高应变法锤击系统为基桩高应变法检测中采用的锤击系统，包含重锤系统、支撑导向系统、脱钩系统、吊挂系统、贯入度测试系统等。
重锤系统：
一般采用铸铁、铸钢、钢铁、混凝土等制作锤体，形状为圆形、方形，锤重必须按照规范取值；
支撑导向架：

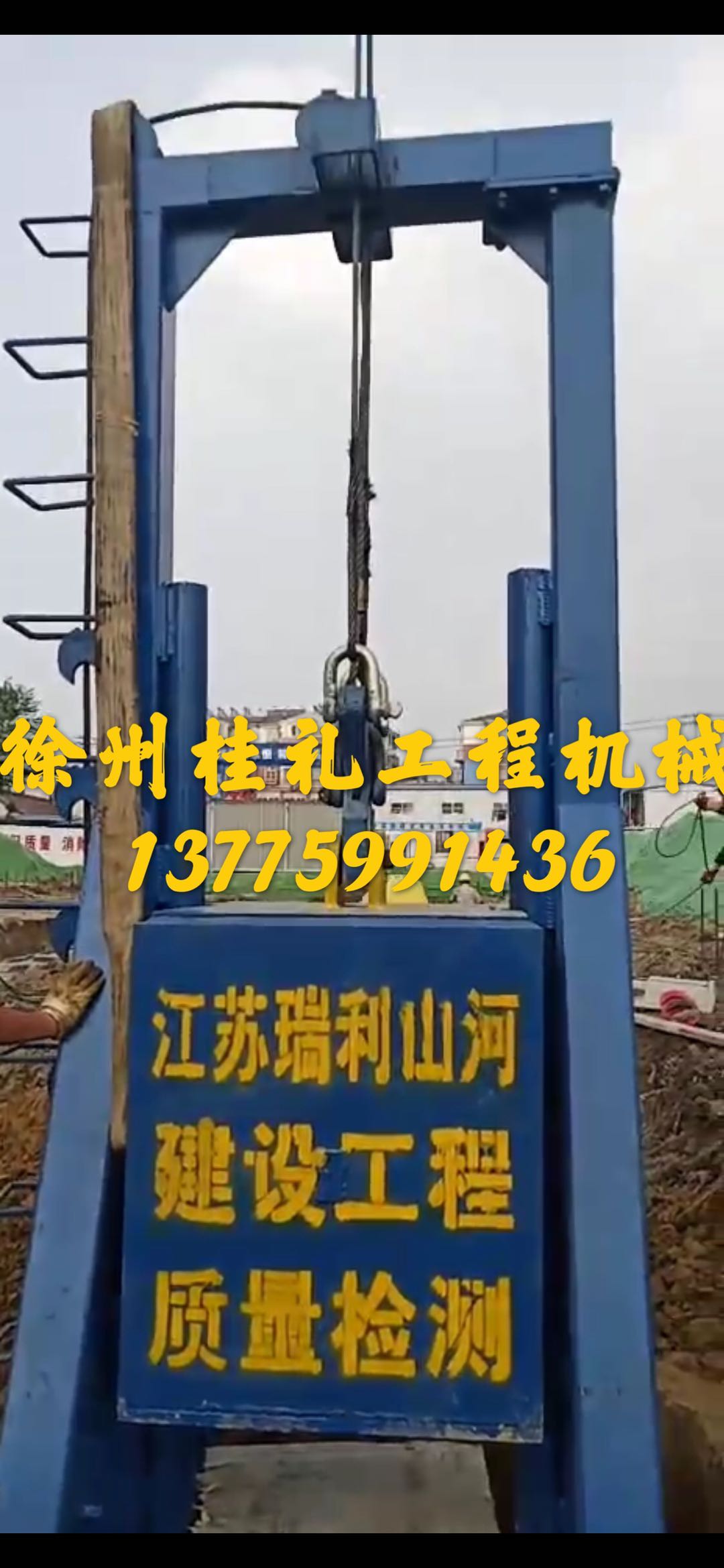

承担两方面的功能：导向、支撑，其首先能够支撑重锤之重量，承担重锤从吊车转移至支撑导向架的所有重量；其二在锤体下落过程中必须保证锤体垂直下落（自由落体）过程中锤体锤击于桩基桩心，在锤击过程中起到导向作用；
脱钩系统：
其实为高应变法锤击系统中***关键的部件，其不可能像锤、架那么大，但又必须直接承担锤体重量，而且必须能够开合、转移锤体重量，吊车将锤体提起（落高），然后吊车转移至支撑架，并开合掉落。因此一般的脱钩机构（钳式脱钩器、力臂式脱钩器、挂脱式脱钩器等）无法解决这个问题，小力矩钳臂式脱钩系统能够较好的解决此问题；
吊挂系统：
此为吊车、支撑架与锤体的上下运动体系，一般采用：钢丝绳、钢板（条）等，数量上钢条一般采用1条，钢丝绳一般采用2条、4条、8条；
贯入度测试系统
：一般采用精密水准仪法、ccd动态摄影法等。
高应变法
采用锤击系统给桩顶施加一竖向瞬态冲击荷载，作用在桩顶的力接近桩的实际应力水平，使桩体产生显著的加速度和惯性力，桩身应变相当于工程桩应变水平，冲击力的作用使桩-土之间产生相对位移，从而使桩侧摩阻力充分发挥，端阻力也相应被激发，在桩两侧距桩顶一定距离对称安装力和加速度传感器，量测力和桩-土系统响应信号，通过基桩动测仪接收锤击响应信号（桩身应变应力曲线、桩身质点运动速度曲线），其动态响应信号不仅反映桩-土特性，而且和动载作用强度、频谱成分和持续时间密切相关，从而计算分析单桩承载力与桩身结构完整性。
